Packet Tracer

Lancer Packet Tracer

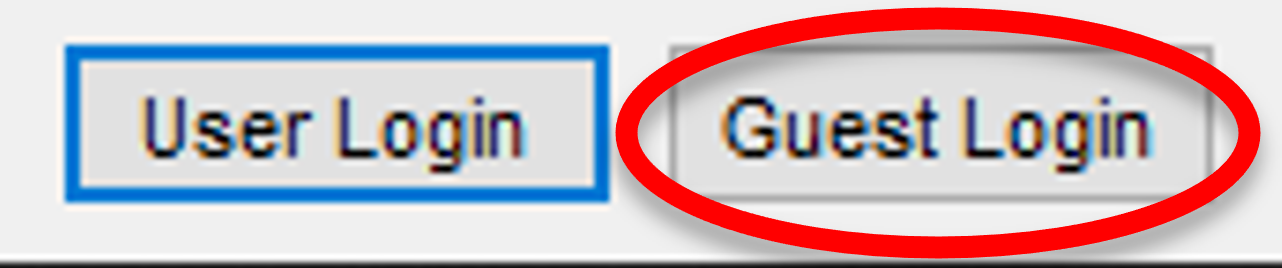

Cliquer sur Guest Login, fermer le navigateur qui s’ouvre automatiquement, patienter quelques secondes puis cliquer sur Confirm Guest.

_images/guest-login.png

Fig. 80 Login invité

Alternativement, il est possible d’ouvrir Packet Tracer avec son compte Cisco NetAcad.

Interface graphique

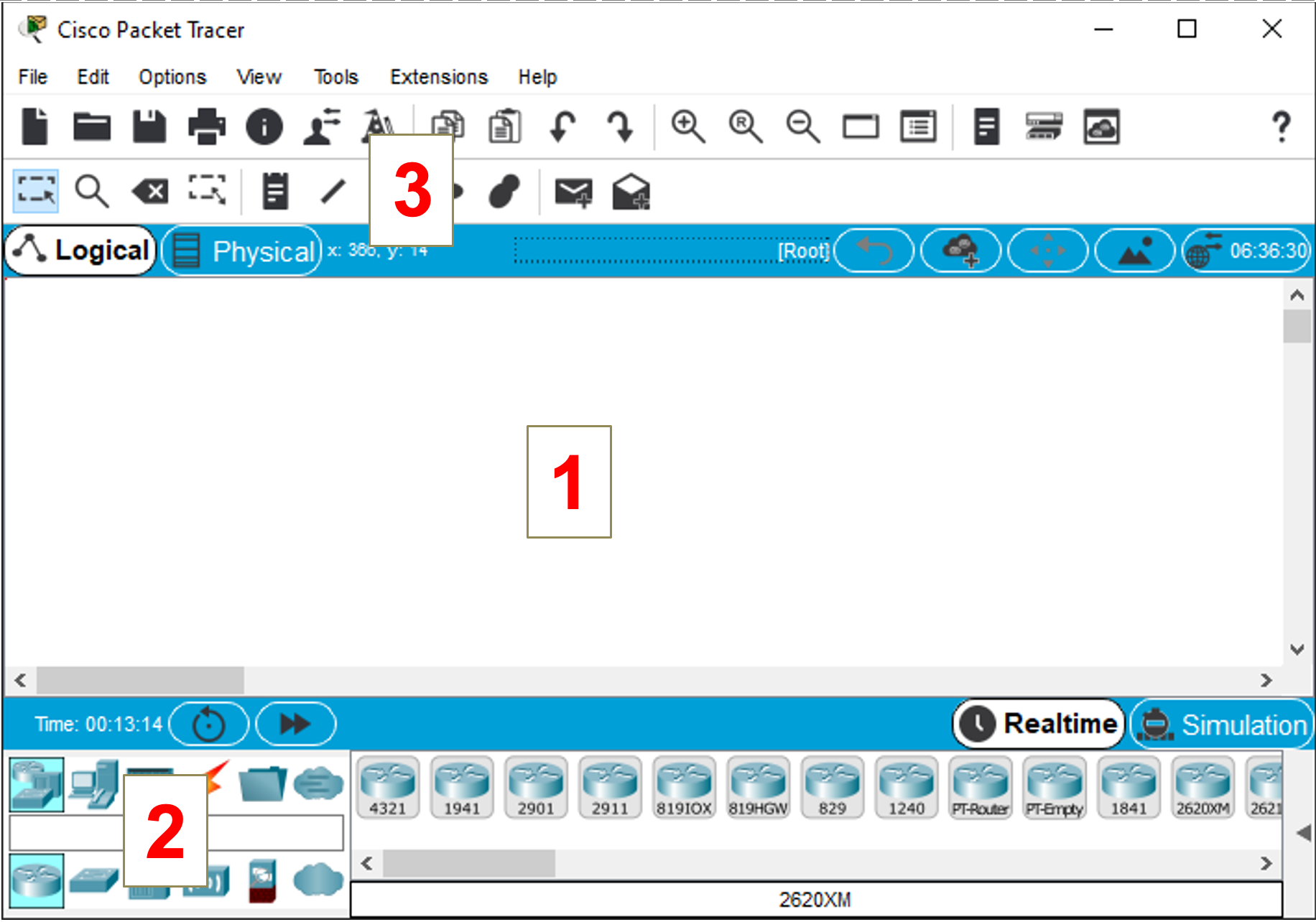

La GUI de Packet Tracer se compose de trois zones :

  1. Zone de travail

  2. Équipements que le logiciel peut simuler

  3. Outils de manipulation des équipements et des liens de la zone de travail

_images/packet-tracer.png

Fig. 81 GUI de Packet Tracer

Les équipements disponibles sont regroupés en catégories. Pour le moment, seules les catégories suivantes vous seront utiles :

  • Network Devices / Routers

  • Network Devices / Switches

  • End Devices

  • Connections

Câbler les équipements

Suivant l’équipement à configurer, les interfaces réseau sont nommées différemment :

Pour relier deux équipements avec un câble Ethernet, sélectionner le type de câble (câble droit ou croisé en cuivre) et cliquer sur le premier équipement.

La liste de ses interfaces apparait. Sélectionner l’interface Ethernet appropriée.

_images/cablage-pc.png

Fig. 82 Liste des interfaces d’un PC

Cliquer ensuite sur le second équipement, puis sélectionner l’interface Ethernet où brancher l’autre extrémité du câble.

_images/cablage-sw.png

Fig. 83 Liste des interfaces d’un switch 2960 (extrait)

Pour débrancher un câble, utiliser la touche clavier Suppr ou le bouton Delete (Zone 3 de la GUI).

Configuration IP d’un PC

  • Adresse IP et masque : Cliquer sur le PC > Onglet Config > FastEthernet0

  • Passerelle : Cliquer sur le PC > Onglet Config > Global > Settings > Paramètre gateway

Attribuer une adresse IP à la carte GigabitEthernet 0/0 d’un routeur

Cliquer sur le routeur > Onglet Config > GigabitEthernet 0/0

Configurer l’adresse IP et le masque.

Activer la carte GigabitEthernet 0/0 d’un routeur

Cliquer sur le routeur > Onglet Config > GigabitEthernet 0/0 > Cocher la case On

Ajouter une route pour le réseau 203.0.113.0/24 passant par 192.0.2.1

Cliquer sur le routeur > Onglet Config > Bouton Static, indiquer le réseau et le next hop et cliquer sur Add.

_images/packet-tracer-static.png

Fig. 84 Ajout d’une route statique

Ouvrir un terminal sur un PC

Cliquer sur le PC > Onglet Desktop > Command Prompt

Taper ? pour afficher la liste des commandes disponibles.

Accéder à la CLI d’un équipement Cisco

Cliquer sur l’équipement > Onglet CLI

Warning

Si la question Continue with configuration dialog? s’affiche, répondre no.

Gérer les scénarios

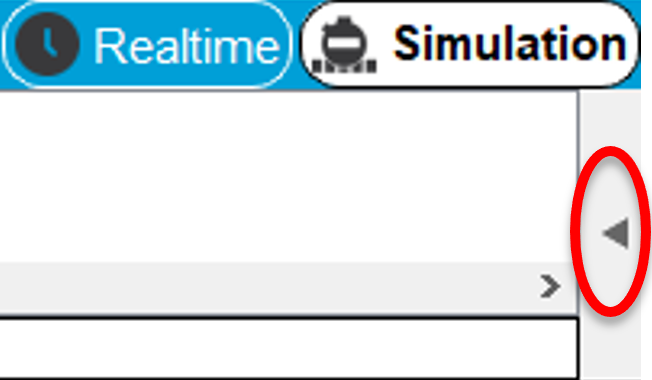

Cliquer sur le triangle en bas à droite de la fenêtre principale pour faire apparaître le Panneau de scénarios de simulation.

_images/panneau-simulation.png

Fig. 85 Ouverture du Panneau de scénarios de simulation

Pour créer un nouveau scénario : New

Pour supprimer le scénario actuel : Delete

_images/gerer-scenarios.png

Fig. 86 Gestion des scénarios de simulation

Préparer un scénario de ping entre PC1 et PC2

Cliquer sur Add Simple PDU dans la zone 3 de la GUI.

_images/add-simple-PDU.png

Fig. 87 Add simple PDU

Le curseur prend la forme d’une enveloppe. Cliquer sur PC1 (émetteur du ping), puis sur PC2 (destinataire).

Penser à effacer les scénarios précédents pour éviter de surcharger votre espace de travail.

Passer en mode Simulation

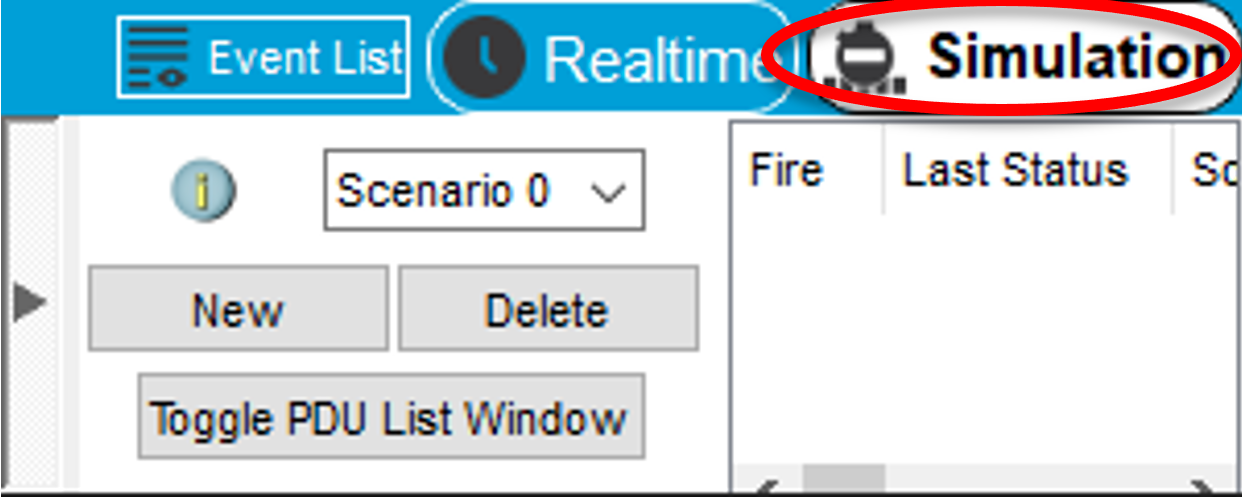

En bas à droite de la fenêtre principale, cliquer sur l’icône représentant un chronomètre :

_images/mode-simulation.png

Fig. 88 Mode Simulation

Le mode Simulation permet de jouer un scénario étape par étape (Zone 1).

A chaque étape, il permet d’observer :

  • Le trajet d’un message (par exemple, un ping) dans le réseau (Zone 2)

  • Les décisions prises par chaque équipement traversé (Zone 3)

_images/pt-simulation.png

Fig. 89 Mode Simulation avec un scénario de ping pas-à-pas

Lancer un ping pas-à-pas entre PC1 et PC2

Il faut déjà avoir préparé un scénario de ping entre ces deux PC et être passé en mode Simulation.

Cliquer sur Capture / Forward

_images/capture-forward.png

Fig. 90 Gestion de la simulation

A chaque clic sur ce bouton, le ping traverse un lien dans le réseau et s’arrête sur l’équipement suivant.

Warning

Si un message d’erreur “Buffer Full” s’affiche pendant la simulation, cliquer sur Options > Preferences > Miscellaneous > Simulation > Buffer Full Action : Auto Clear Event List

Observer le contenu d’une trame

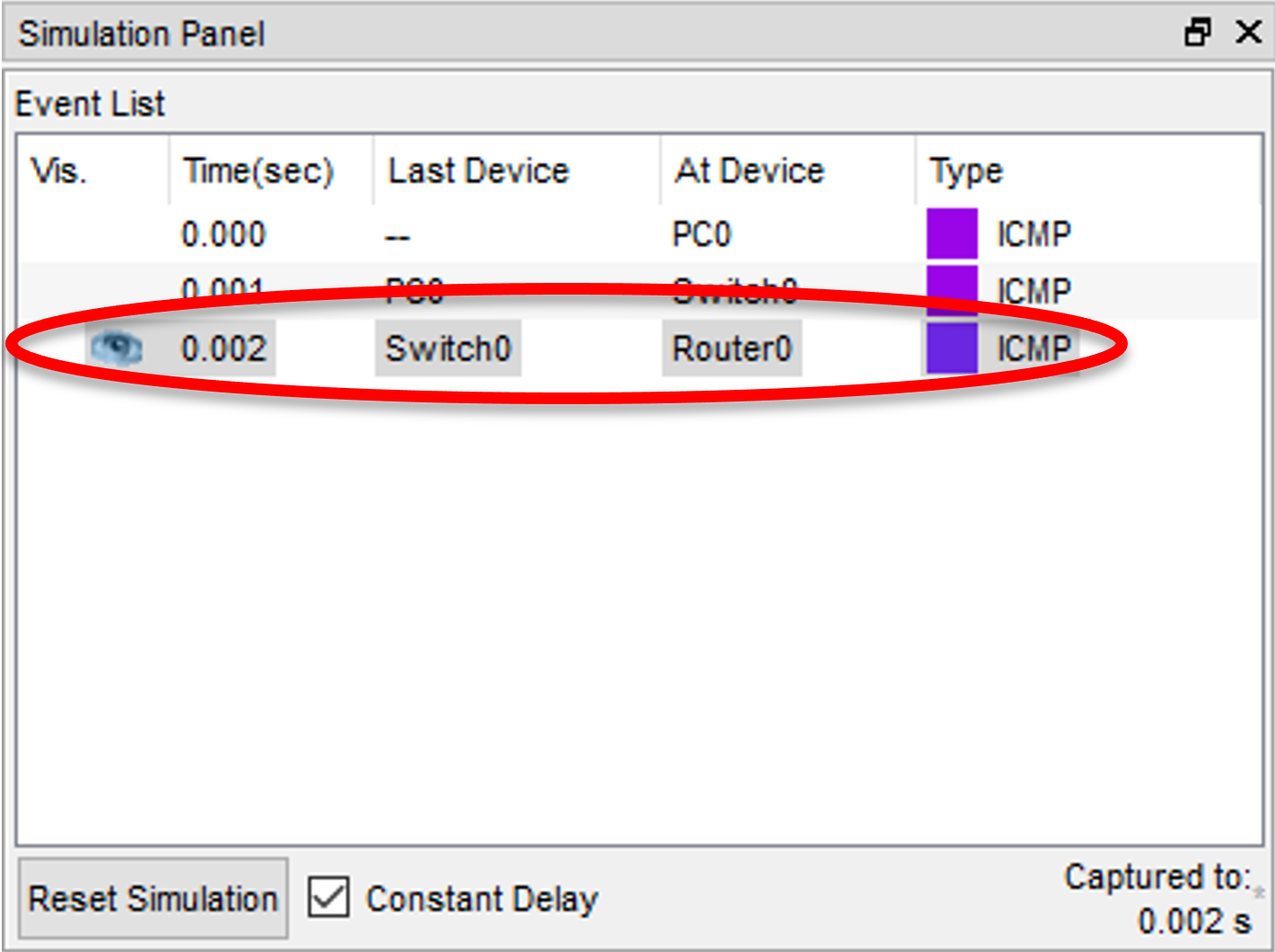

En mode Simulation, pendant le déroulement d’un scénario, cliquer sur l’endroit où l’on veut observer le paquet :

_images/simulation-events.png

Fig. 91 Evènements de la simulation

Dans cet exemple, on observe la trame au moment où elle arrive sur Router0.

Le contenu du message s’affiche :

_images/pt-contenu-ping.png

Fig. 92 Contenu d’un ping entre deux PC, capturé sur Router0

Les entêtes de tous les protocoles présents dans le message sont listés.

En particulier, l’entête Layer 3 correspond au protocole IP, qui comprend, entre autres les adresses IP de l’émetteur et du destinataire du message.

Alternativement, dans la zone de travail, on peut cliquer sur l’enveloppe qui décore un équipement pour afficher son contenu.
